Falf Pêl Trunnion Dur Ffurfiedig -FLANGE

Guocheng Falf Group Co.,LTD. yw un o brif wneuthurwyr FALF PÊL TRUNNION GOFUG yn Tsieina, croeso i FALF PÊL TRUNNION GOFUG rhad cyfanwerthu o'n ffatri.

Falf Pêl Trunnion wedi'i Ffugio

Defnyddir y falf bêl trunnion i dorri neu gysylltu'r cyfryngau mewn amrywiol Dosbarth 150 ~ Dosbarth 2500. Mae'r falfiau sydd wedi'u gwneud o wahanol ddefnyddiau yn addas ar gyfer amrywiol gyfryngau megis dŵr, stêm, olew, nwy hylifedig, nwy naturiol, nwy glo, asid nitrig, ocsidydd, wrea ac ati. Mae'r dulliau gyrru yn cynnwys gweithrediad â llaw a gweithrediad trydanol. Gall pennau'r cysylltiad fod yn weldio fflans neu goden.

NODWEDDION ADEILADOL

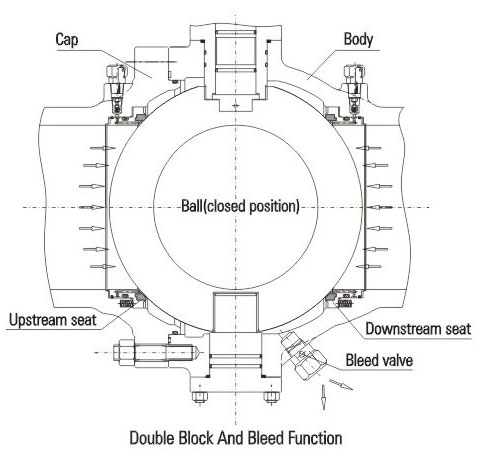

1. Bloc Dwbl a Gwaedu (DBB)
Pan fydd y falf ar gau a bod y ceudod canol yn cael ei wagio trwy'r falf rhyddhau, bydd y seddi i fyny'r afon ac i lawr yr afon yn blocio'r hylif yn annibynnol wrth y fewnfa a'r allfa i wireddu swyddogaeth bloc dwbl. Swyddogaeth arall y ddyfais rhyddhau yw y gellir gwirio sedd y falf a oes unrhyw ollyngiad yn ystod y prawf. Yn ogystal, gellir golchi a rhyddhau'r dyddodion y tu mewn i'r corff trwy'r ddyfais rhyddhau i leihau difrod i'r sedd gan amhureddau yn y cyfrwng.

2. Torque Gweithredu Isel
Mae'r falf bêl biblinell trunnion yn mabwysiadu strwythur pêl trunnion a sedd falf arnofiol, er mwyn cyflawni trorym is o dan bwysau gweithredu. Mae'n defnyddio PTFE hunan-iro a beryn llithro i leihau'r cyfernod ffrithiant i'r isaf ar y cyd â'r coesyn dwyster uchel a mânder uchel.

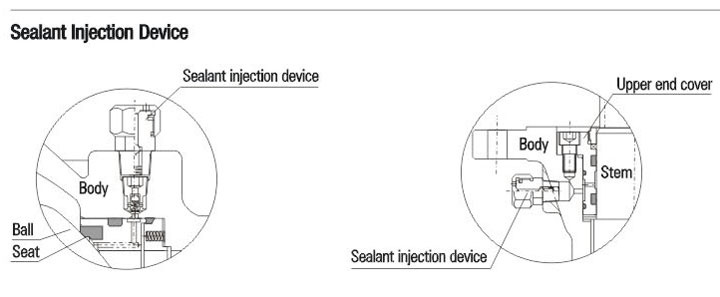

3. Dyfais Selio Brys
Mae'r falfiau pêl sydd â diamedr sy'n fwy na neu'n hafal i 6″ (DN150) i gyd wedi'u cynllunio gyda dyfais chwistrellu seliwr ar y coesyn a'r sedd. Pan fydd y cylch sedd neu'r cylch O coesyn wedi'i ddifrodi oherwydd damwain, gellir chwistrellu'r seliwr cyfatebol gan y ddyfais chwistrellu seliwr i osgoi gollyngiad canolig ar y cylch sedd a'r coesyn. Os oes angen, gellir defnyddio'r system selio ategol i olchi ac iro'r sedd i gynnal ei glendid.

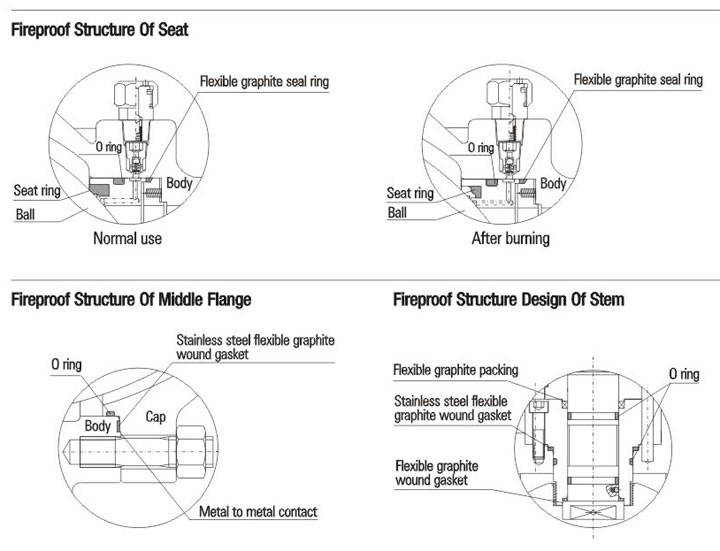

4. Dyluniad Strwythur Gwrthdan
Os bydd tân wrth ddefnyddio'r falf, bydd y cylch sedd, y cylch O coesyn a'r cylch O fflans canol sydd wedi'u gwneud o PTFE, rwber neu ddeunyddiau anfetel eraill yn cael eu dadelfennu neu eu difrodi o dan dymheredd uchel. O dan bwysau'r cyfrwng, bydd y falf bêl yn gwthio'r cadwr sedd yn gyflym tuag at y bêl i wneud i'r cylch selio metel gysylltu â'r bêl a ffurfio'r strwythur selio metel-i-fetel ategol, a all reoli gollyngiadau falf yn effeithiol. Mae dyluniad strwythur gwrth-dân y falf bêl biblinell trunnion yn cydymffurfio â gofynion API 607, API 6FA, BS 7655 a safonau eraill.

5. Strwythur gwrth-statig
Mae'r falf bêl wedi'i darparu gyda'r strwythur gwrth-statig ac mae'n mabwysiadu'r ddyfais rhyddhau trydan statig i ffurfio sianel statig yn uniongyrchol rhwng y bêl a'r corff neu ffurfio sianel statig rhwng y bêl a'r corff trwy'r coesyn, er mwyn rhyddhau'r trydan statig a gynhyrchir gan achosi ffrithiant wrth agor a chau'r bêl a'r sedd trwy'r biblinell, gan osgoi tân neu ffrwydrad a allai gael ei achosi gan wreichionen statig a sicrhau diogelwch y system.
6. Strwythur selio sedd dibynadwy
Mae selio'r sedd yn cael ei wireddu trwy ddau gadwr sedd arnofiol. Gallant arnofio'n echelinol i rwystro'r hylif, gan gynnwys selio pêl a selio corff. Mae selio pwysedd isel sedd y falf yn cael ei wireddu trwy rag-dynhau'r gwanwyn. Yn ogystal, mae effaith piston sedd y falf yn rhesymol, sy'n gwireddu selio pwysedd uchel gan bwysau'r cyfrwng ei hun. Gellir gwireddu'r ddau fath canlynol o selio pêl.
7. Selio Sengl (Rhyddhad Pwysedd Awtomatig Yng Nghanol y Falf)
Yn gyffredinol, defnyddir y strwythur selio sengl, hynny yw, dim ond y selio i fyny'r afon sydd. Gan fod y seddi selio i fyny'r afon ac i lawr yr afon annibynnol â llwyth gwanwyn yn cael eu defnyddio, gall y gorbwysau y tu mewn i geudod y falf oresgyn effaith cyn-dynhau'r gwanwyn, er mwyn rhyddhau'r sedd o'r bêl a gwireddu rhyddhad pwysau awtomatig tuag at y rhan i lawr yr afon.

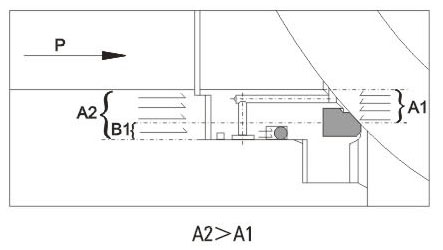

Yr ochr i fyny'r afon: Pan fydd y sedd yn symud yn echelinol ar hyd y falf, mae'r pwysau P a roddir ar y rhan i fyny'r afon (y fewnfa) yn cynhyrchu grym gwrthdro ar A1. Gan fod A2 yn uwch nag A1, A2-A1=B1, bydd y grym ar B1 yn gwthio'r sedd at y bêl ac yn sicrhau selio tynn y rhan i fyny'r afon.

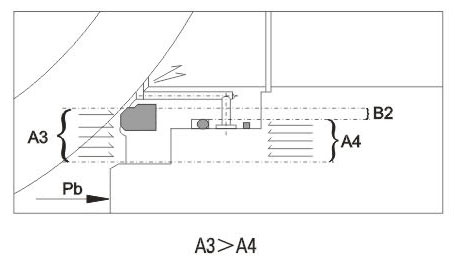

Yr ochr i lawr yr afon: Unwaith y bydd y pwysau Pb y tu mewn i geudod y falf yn cynyddu, mae'r grym a roddir ar A3 yn uwch na'r grym ar A4. Gan fod A3-A4=B2, bydd y gwahaniaeth pwysau ar B2 yn goresgyn grym y gwanwyn i ryddhau'r sedd o'r bêl a rhyddhau pwysau ceudod y falf i'r rhan i lawr yr afon. Wedi hynny, bydd y sedd a'r bêl yn cael eu selio eto gan weithred y gwanwyn.

8. Selio Dwbl (Piston dwbl)
Gellir dylunio'r falf bêl biblinell trunnion gyda'r strwythur selio dwbl cyn ac ar ôl y bêl ar gyfer rhai amodau gwasanaeth arbennig a gofynion defnyddwyr. Mae ganddi effaith piston dwbl. O dan amodau arferol, mae'r falf fel arfer yn mabwysiadu selio cynradd. Pan fydd selio'r sedd gynradd wedi'i ddifrodi ac yn achosi gollyngiadau, gall y sedd eilaidd chwarae'r swyddogaeth o selio a gwella dibynadwyedd y selio.

Mae'r sedd yn mabwysiadu'r strwythur cyfunol. Y sêl sylfaenol yw sêl fetel i fetel. Y sêl eilaidd yw modrwy O rwber fflworin a all sicrhau bod y falf bêl yn cyrraedd y lefel selio swigod. Pan fydd y gwahaniaeth pwysau yn isel iawn, bydd y sedd selio yn pwyso'r bêl trwy weithred y gwanwyn i wireddu selio sylfaenol. Pan fydd y gwahaniaeth pwysau yn codi, bydd grym selio'r sedd a'r corff yn cynyddu yn unol â hynny er mwyn selio'r sedd a'r bêl yn dynn a sicrhau perfformiad selio da.

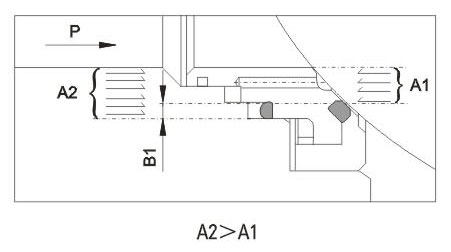

Selio cynradd: I fyny'r afon. Pan fydd y gwahaniaeth pwysau yn is neu pan nad oes gwahaniaeth pwysau, bydd y sedd arnofiol yn symud yn echelinol ar hyd y falf o dan weithred y gwanwyn ac yn gwthio'r sedd tuag at y bêl i gadw selio'n dynn. Pan fydd pwysau'r biblinell P yn cynyddu, mae'r grym a roddir ar arwynebedd A2 o sedd y falf yn uwch na'r grym a roddir ar arwynebedd A1, A2-A1=B1. Felly, bydd y grym ar B1 yn gwthio'r sedd tuag at y bêl ac yn sicrhau selio tynn o'r rhan i fyny'r afon.

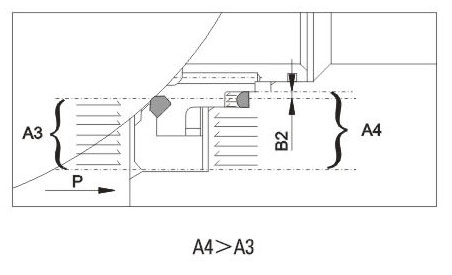

Selio eilaidd: I lawr yr afon. Pan fydd y gwahaniaeth pwysau yn is neu pan nad oes gwahaniaeth pwysau, bydd y sedd arnofiol yn symud yn echelinol ar hyd y falf o dan weithred y gwanwyn ac yn gwthio'r sedd tuag at y bêl i gadw selio'n dynn. Pan fydd pwysau ceudod y falf P yn cynyddu, mae'r grym a roddir ar arwynebedd A4 sedd y falf yn uwch na'r grym a roddir ar arwynebedd A3, A4-A3=B1. Felly, bydd y grym ar B1 yn gwthio'r sedd tuag at y bêl ac yn sicrhau selio tynn y rhan i fyny'r afon.

9. Dyfais Rhyddhad Diogelwch
Gan fod y falf bêl wedi'i chynllunio gyda'r selio cynradd ac eilaidd uwch sydd ag effaith piston dwbl, ac na all y ceudod canol wireddu rhyddhad pwysau awtomatig, rhaid gosod y falf rhyddhad diogelwch ar y corff er mwyn atal y perygl o ddifrod gorbwysau y tu mewn i geudod y falf a all ddigwydd oherwydd ehangu thermol y cyfrwng. Cysylltiad y falf rhyddhad diogelwch fel arfer yw NPT1/2. Pwynt arall i'w nodi yw bod cyfrwng y falf rhyddhad diogelwch yn cael ei ollwng yn uniongyrchol i'r atmosffer. Os na chaniateir gollwng yn uniongyrchol i'r atmosffer, rydym yn awgrymu y dylid defnyddio'r falf bêl gyda strwythur arbennig o ryddhad pwysau awtomatig tuag at y llif uchaf. Cyfeiriwch at y canlynol am fanylion. Nodwch yn yr archeb os nad oes angen y falf rhyddhad diogelwch arnoch neu os hoffech ddefnyddio'r falf bêl gyda'r strwythur arbennig o ryddhad pwysau awtomatig tuag at y llif uchaf.

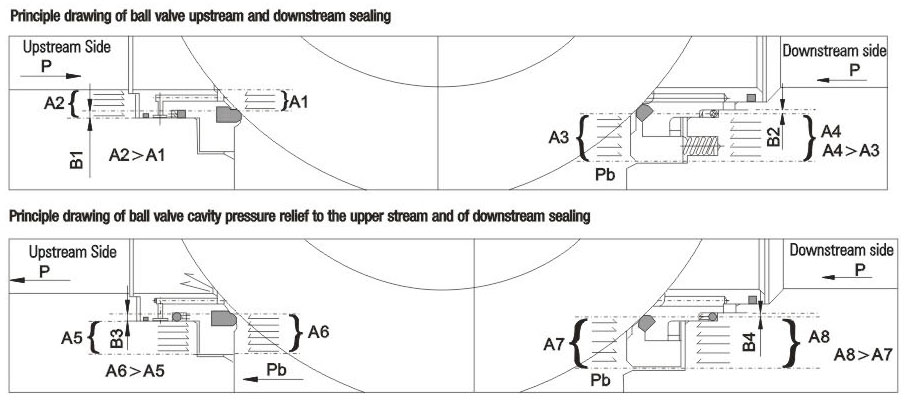

10. Strwythur Cymdeithasol Rhyddhad Pwysedd Awtomatig Tuag at y Nant Uchaf
Gan fod y falf bêl wedi'i chynllunio gyda'r selio cynradd ac eilaidd uwch sydd ag effaith piston dwbl, ac na all y ceudod canol wireddu rhyddhad pwysau awtomatig, argymhellir y falf bêl gyda'r strwythur arbennig i fodloni'r gofyniad o ryddhad pwysau awtomatig a sicrhau nad oes unrhyw lygredd i'r amgylchedd. Yn y strwythur, mae'r nant uchaf yn mabwysiadu selio cynradd ac mae'r nant isaf yn mabwysiadu selio cynradd ac eilaidd. Pan fydd y falf bêl ar gau, gall y pwysau yng ngheudod y falf wireddu rhyddhad pwysau awtomatig i'r nant uchaf, er mwyn osgoi'r perygl a achosir gan bwysau'r ceudod. Pan fydd y sedd gynradd wedi'i difrodi ac yn gollwng, gall y sedd eilaidd hefyd chwarae'r swyddogaeth selio. Ond dylid rhoi sylw arbennig i gyfeiriad llif y falf bêl. Yn ystod y gosodiad, nodwch y cyfeiriadau i fyny'r afon ac i lawr yr afon. Cyfeiriwch at y lluniadau canlynol am egwyddor selio'r falf gyda'r strwythur arbennig.

11. Coesyn sy'n Brawf Chwythu Allan
Mae'r coesyn yn mabwysiadu'r strwythur atal chwythu allan. Mae'r coesyn wedi'i gynllunio gyda'r droed ar ei waelod fel, wrth osod y gorchudd pen uchaf a'r sgriw, na fydd y coesyn yn cael ei chwythu allan gan y cyfrwng hyd yn oed os bydd pwysau annormal yng ngheudod y falf.

12. Gwrthiant Cyrydiad a Gwrthiant Straen Sylffid
Gadewir rhywfaint o lwfans cyrydiad ar gyfer trwch wal y corff. Mae'r coesyn dur carbon, y siafft sefydlog, y bêl, y sedd a'r cylch sedd yn cael eu platio nicel cemegol yn unol ag ASTM B733 a B656. Yn ogystal, mae amrywiol ddeunyddiau sy'n gwrthsefyll cyrydiad ar gael i ddefnyddwyr eu dewis.
Yn ôl gofynion y cwsmer, gellir dewis deunyddiau'r falf yn ôl NACE MR 0175/ISO 15156 neu NACE MR 0103, a dylid cynnal rheolaeth ansawdd llym ac archwiliad ansawdd yn ystod y gweithgynhyrchu er mwyn bodloni'r gofynion yn y safonau yn llawn a bodloni'r amodau gwasanaeth yn yr amgylchedd sylffwreiddio.

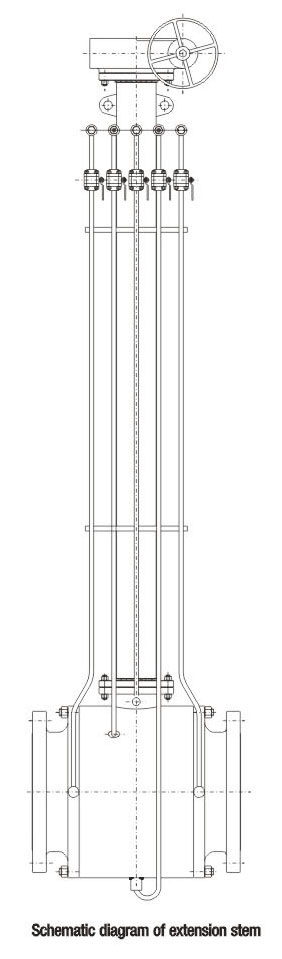

13. Coesyn Estyniad
O ran y falfiau mewnosodedig, gellir cyflenwi'r coesyn estyniad os oes angen gweithredu ar y ddaear. Mae'r coesyn estyniad yn cynnwys coesyn, falf chwistrellu seliwr, a falf draenio y gellir ei hymestyn i'r brig er hwylustod gweithredu. Dylai defnyddwyr nodi gofynion a hyd y coesyn estyniad wrth osod archebion.
Ar gyfer falfiau pêl sy'n cael eu gyrru trwy weithrediadau trydanol, niwmatig a niwmatig-hydrolig, dylai hyd y coesyn estyniad fod o ganol y biblinell i'r fflans uchaf.
